頻譜分析儀是電子研發與通信測試中至關重要的工具，正確使用不僅能確保測量精度，還能有效保護設備。以下是簡明操作指南，助您高效完成測量。

1. 準備工作

檢查設備：確保頻譜分析儀及其配件（如探頭、天線、連接線等）完好無損，接觸良好。

校準設備：在每次使用前進行自檢和校準，以確保測量準確性。

2. 連接信號源

連接電纜：將待測信號通過適當的連接器和電纜連接到頻譜分析儀的輸入端口。注意避免過度彎曲或拉扯電纜。

選擇合適的探頭/天線：根據測量對象選擇對應的探頭或天線，保證信號傳輸的**效果。

3. 設置參數

中心頻率（Center Frequency）：設定你要測量的信號的中心頻率。

掃寬（Span）：設定頻譜分析范圍。較大的跨度可以看到更廣的頻譜范圍，但分辨率可能降低；較小的跨度可以獲得更高的頻譜分辨率。

分辨率帶寬（RBW, Resolution Bandwidth）：設定頻譜分析的分辨率帶寬。RBW越小，頻譜分辨率越高，但掃描速度越慢。

視頻帶寬（VBW, Video Bandwidth）：設定視頻帶寬，用于平滑顯示噪聲和信號。通常應設置為RBW的1/10。

參考電平（Reference Level）：設定圖形顯示的最、大功率電平，確保信號不超出顯示范圍。

4. 執行測量

開始掃描：在“Sweep"中選擇連續掃描或單次掃描，啟動頻譜掃描。

調整顯示：根據需求調整顯示參數，如縮放、偏移等，以更清晰地觀察信號特征。

記錄數據：可以利用頻譜分析儀內置的存儲功能保存數據，也可通過外部存儲設備或軟件記錄測量結果。

5. 分析結果

峰值檢測：使用頻譜分析儀的峰值檢測功能標記頻譜中的峰值信號。

頻譜比較：可以進行多個頻譜的比較，找出差異和變化。

噪聲分析：評估信號中的噪聲水平和干擾源。

6. 安全注意事項

避免過載：不要讓信號功率超過頻譜分析儀的最、大輸入范圍，以免損壞設備。

靜電防護：使用ESD防護措施，避免靜電對頻譜分析儀和被測設備造成損害。

環境條件：保持設備在適當的溫度和濕度環境中工作，避免劇烈振動和沖擊。

實際使用示例

假設你要測量一個無線通信射頻信號的頻譜，可以按照以下步驟：

檢查并校準設備。

連接信號源：

使用同軸電纜將信號發生器連接到頻譜分析儀。

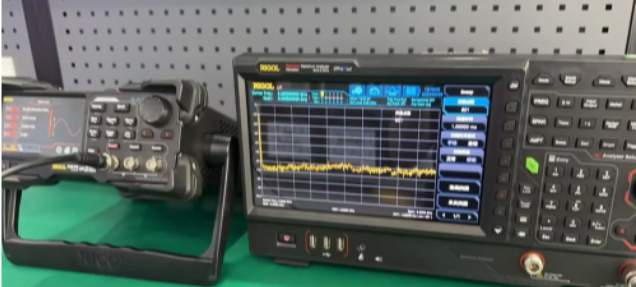

圖為普源精電DG2000信號發生器和RSA5000頻譜分析儀

設置參數：

中心頻率設為目標頻率40 MHz。

掃寬設為80 MHz。

RBW設為1 MHz。

VBW設為100 KHz。

參考電平設為0 dBm。

執行測量：

開始掃描，并確保信號出現在屏幕上。

調整顯示以獲得優秀觀測效果。

圖為普源精電RSA5000頻譜分析儀

分析結果：

用峰值檢測功能標記重要信號，可見當前捕捉到的是一個頻率40.2MHz，幅值-9.19dbm的信號。

記錄并保存數據。

圖為普源精電RSA5000頻譜分析儀

總結

正確使用頻譜分析儀不僅要求熟悉設備操作步驟，還需具備一定的專業知識和經驗。通過認真準備、合理設置參數、謹慎操作和細致分析，你可以更準確地測量和理解各種電子信號的頻譜特性。
