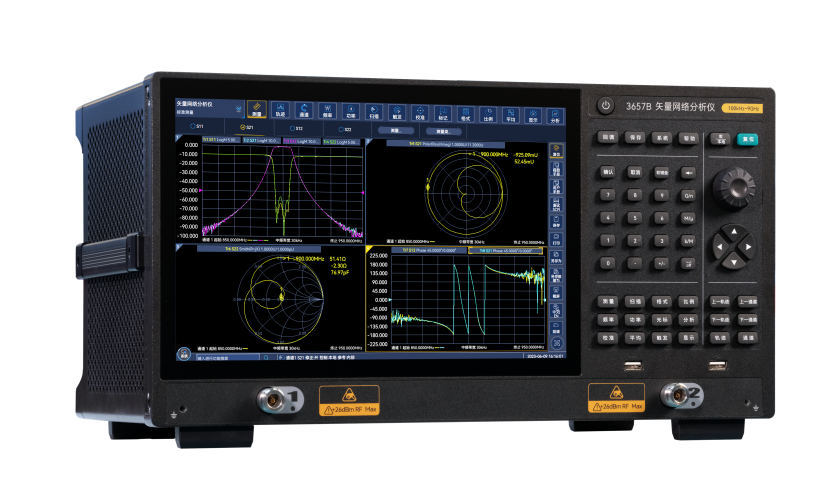

矢量網絡分析儀（VNA）是射頻與微波領域中用于測量器件S參數的核心設備，廣泛應用于天線、濾波器、放大器等無源與有源器件的性能測試。為確保測量結果的準確性與可靠性，科學規范的校準流程至關重要。尤其在多端口測試場景下，校準不僅影響反射參數（如S11），更直接決定傳輸參數（如S21）的精度。以下是多端口矢量網絡分析儀的標準校準流程。

一、前期準備與設置

校準前，儀器需開機預熱15至30分鐘，以保證內部電路穩定。隨后設置測量參數：根據被測器件的頻率范圍設定起始與終止頻率（如9kHz–8.5GHz），選擇適當?shù)膾呙椟c數（建議401點以上）和中頻帶寬（如100Hz），以平衡測量精度與速度。同時，按“Cal"鍵進入“Cal Kit"菜單，選擇匹配的校準套件（如85032F），確保接口類型（如N型或SMA）和極性（公頭/母頭）與實際校準件一致。

二、單端口反射校準

以端口1為例，進行單端口校準（1-Port Cal）。依次將開路（Open）、短路（Short）、負載（Load）校準件連接至測試端口。操作時應旋轉連接器護套，避免內部針芯受力彎曲，影響精度。每連接一個標準件，點擊對應按鈕（Open/Short/Load），儀器將自動采集反射響應。校準完成后，Smith圓圖的阻抗點應歸于中心，表明反射誤差已最小化。其余端口（如Port2、Port3等）依此重復操作。

三、雙端口及多端口傳輸校準

當需測量傳輸特性時，必須進行雙端口校準。常用方法為“直通響應校準"（Response Thru）或“全雙端口校準"（Full 2-Port Cal）。將兩個端口通過直通頭（Thru）連接，選擇對應端口組合（如Port1–Port3），點擊“Thru"完成傳輸路徑校準。此過程補償了電纜損耗與相位延遲。對于四端口儀器，可進行全多端口校準，修正高達48項系統誤差，顯著提升整體測量精度。

四、校準驗證與數據保存

校準完成后，建議使用標準負載或已知器件驗證校準效果，觀察S參數是否符合預期。確認無誤后，通過“Save and Recall"功能保存校準狀態，包含校準數據與設置信息，便于后續調用，提升測試效率。

五、注意事項

校準過程中，嚴禁更換或移動已連接的線纜與轉接頭，否則校準失效。所有連接需使用扭矩扳手緊固（建議0.8N·m），避免松動引入反射。禁止直流信號輸入射頻端口，測量大功率器件時應遵循“先匹配、再加電、后加信號"的安全原則。

綜上，規范的多端口校準流程是保障矢量網絡分析儀測量精度的基石。只有嚴格遵循步驟，注重細節，才能獲得可靠、可重復的測試數據，為射頻系統設計與驗證提供有力支撐。
